Máy Mài Song Cạnh

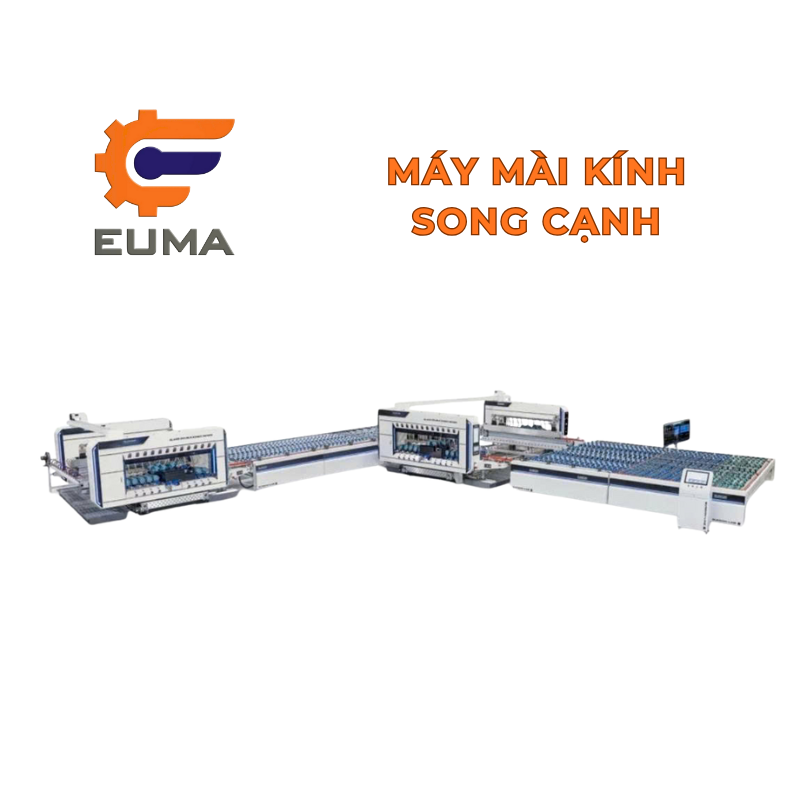

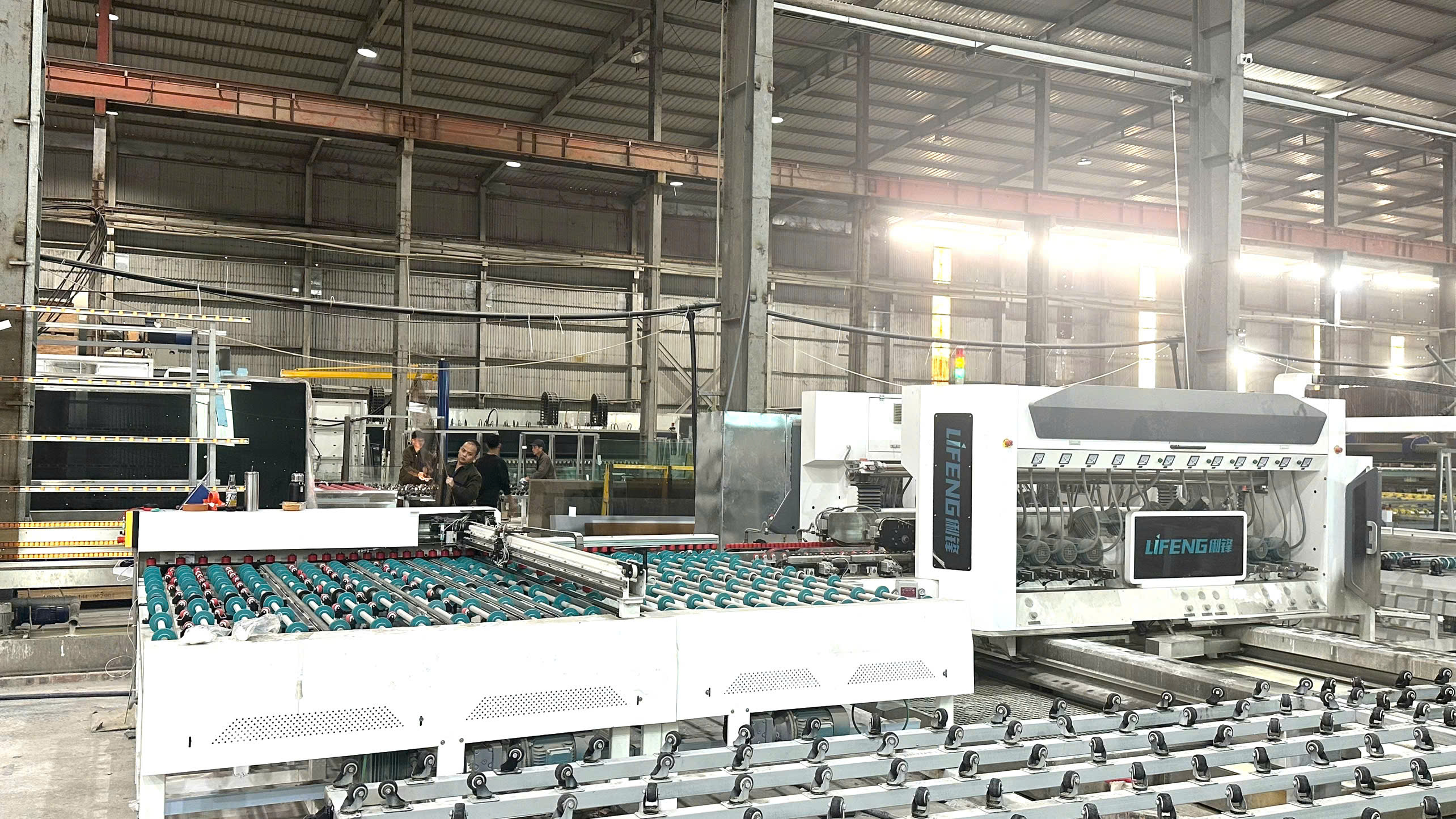

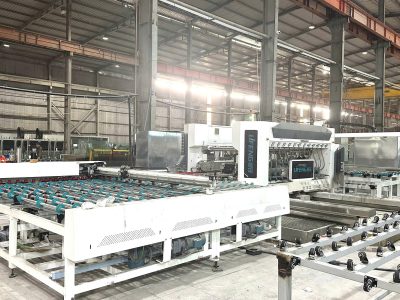

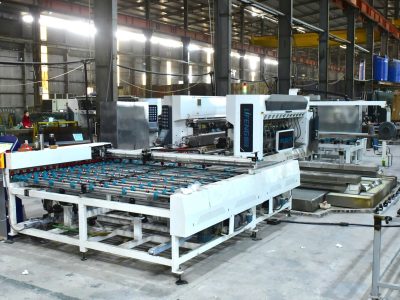

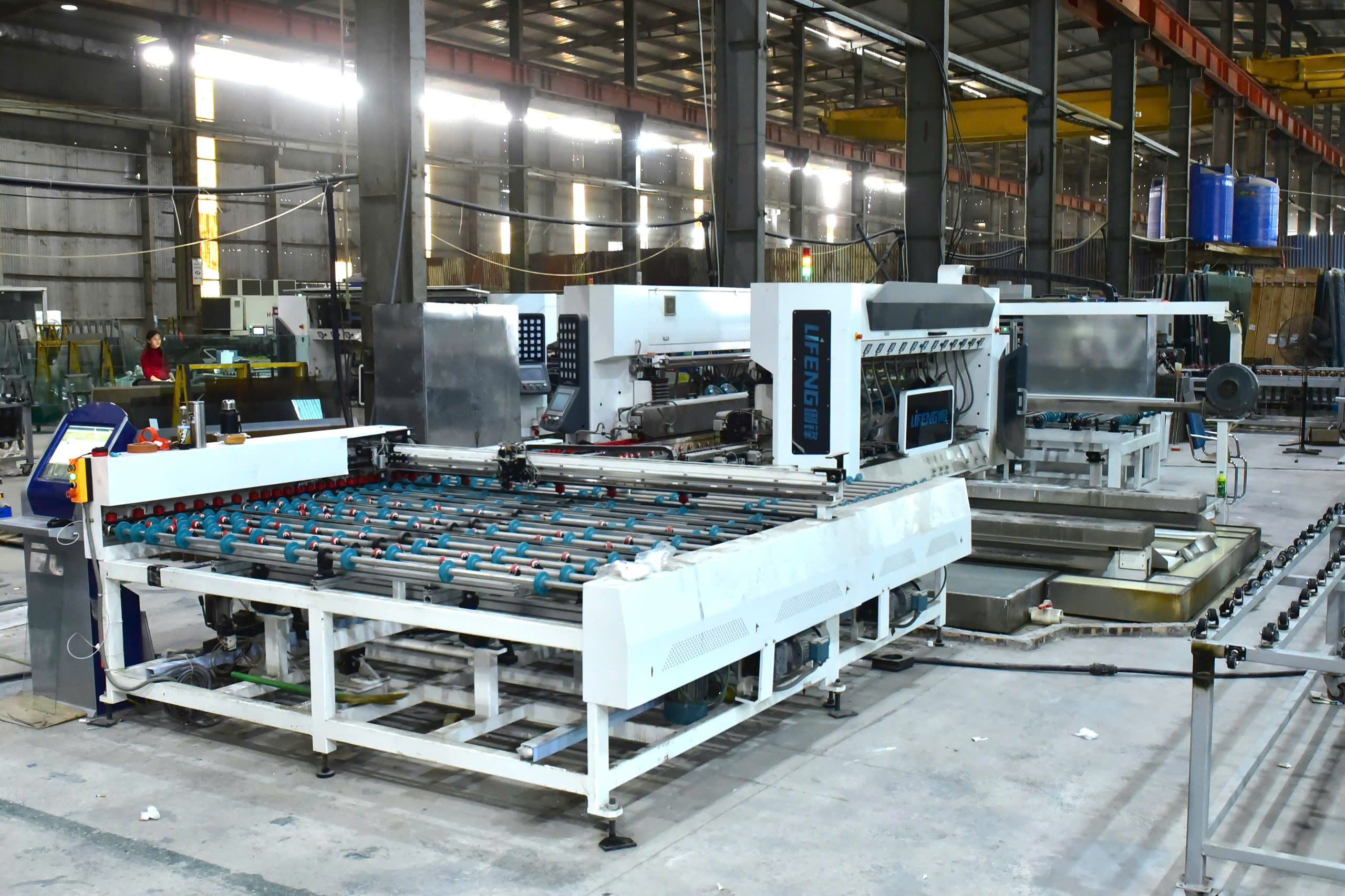

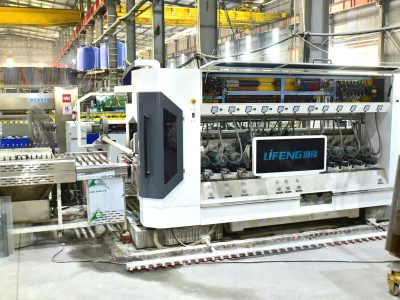

Máy mài song cạnh được thiết kế để gia công đồng thời hai cạnh đối diện của tấm kính với độ chính xác và tốc độ cao. Đây là một hệ thống tự động hóa hoàn toàn, tích hợp nhiều công nghệ thông minh độc quyền nhằm nâng cao năng suất và chất lượng sản phẩm. Dây chuyền bao gồm các thành phần chính như Bàn kiểm tra tự động (LFDT5033), Máy mài song cạnh tốc độ cao (LFHSZM3050A/LFHSZM3033A), và Bàn chuyển kính chữ L (LFZT5033).

1. Máy mài song cạnh là gì ?

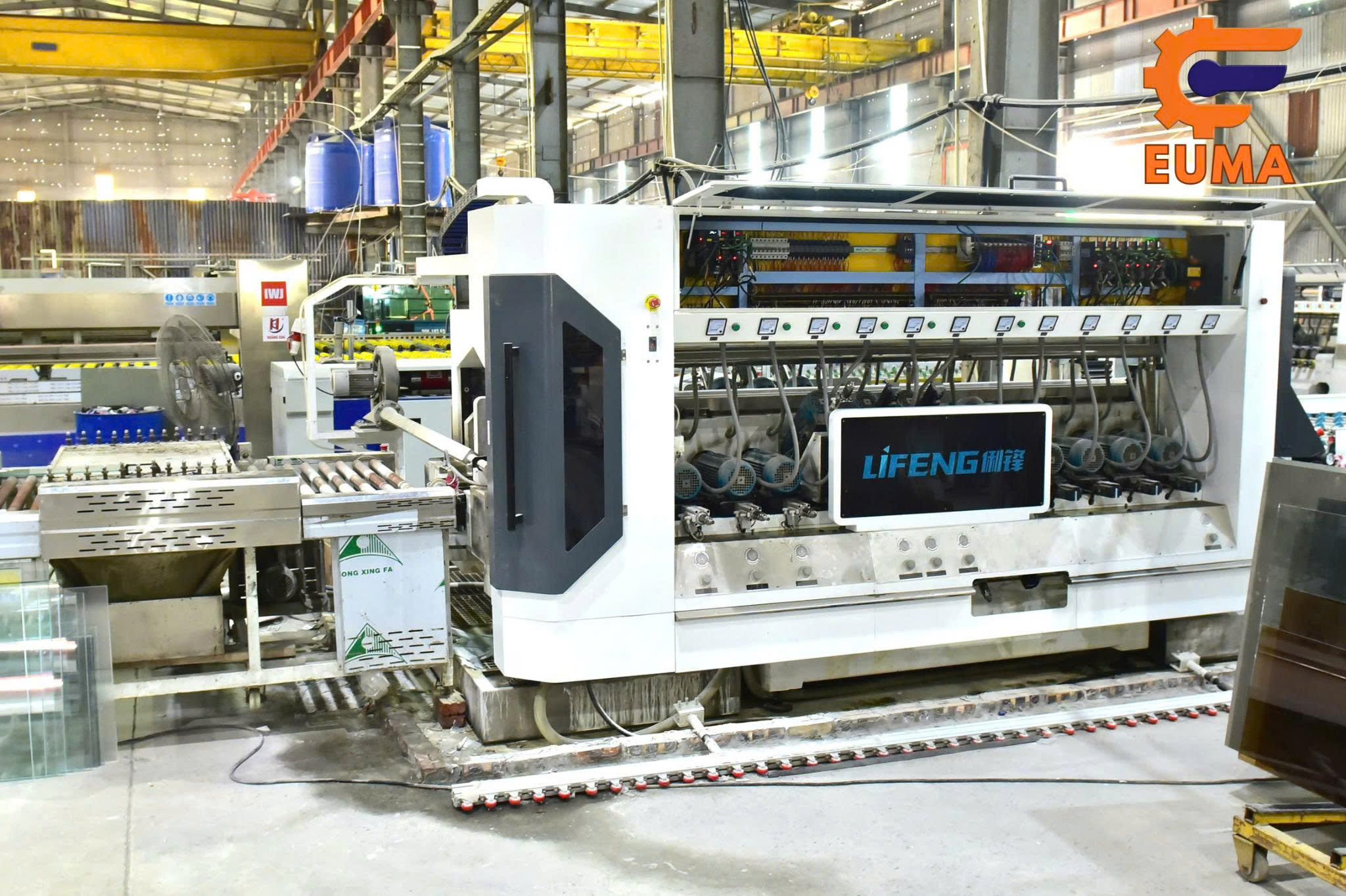

Máy mài song cạnh là thiết bị chuyên dụng trong ngành công nghiệp kính, có khả năng mài và đánh bóng đồng thời hai cạnh đối diện của tấm kính. Dòng máy L-shape này được thiết kế để xử lý kính có kích thước lớn, đảm bảo độ song song và độ chính xác cao.

Các thành phần chính của dây chuyền bao gồm:

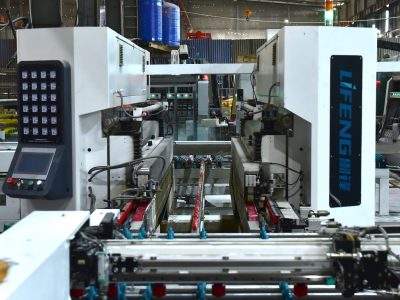

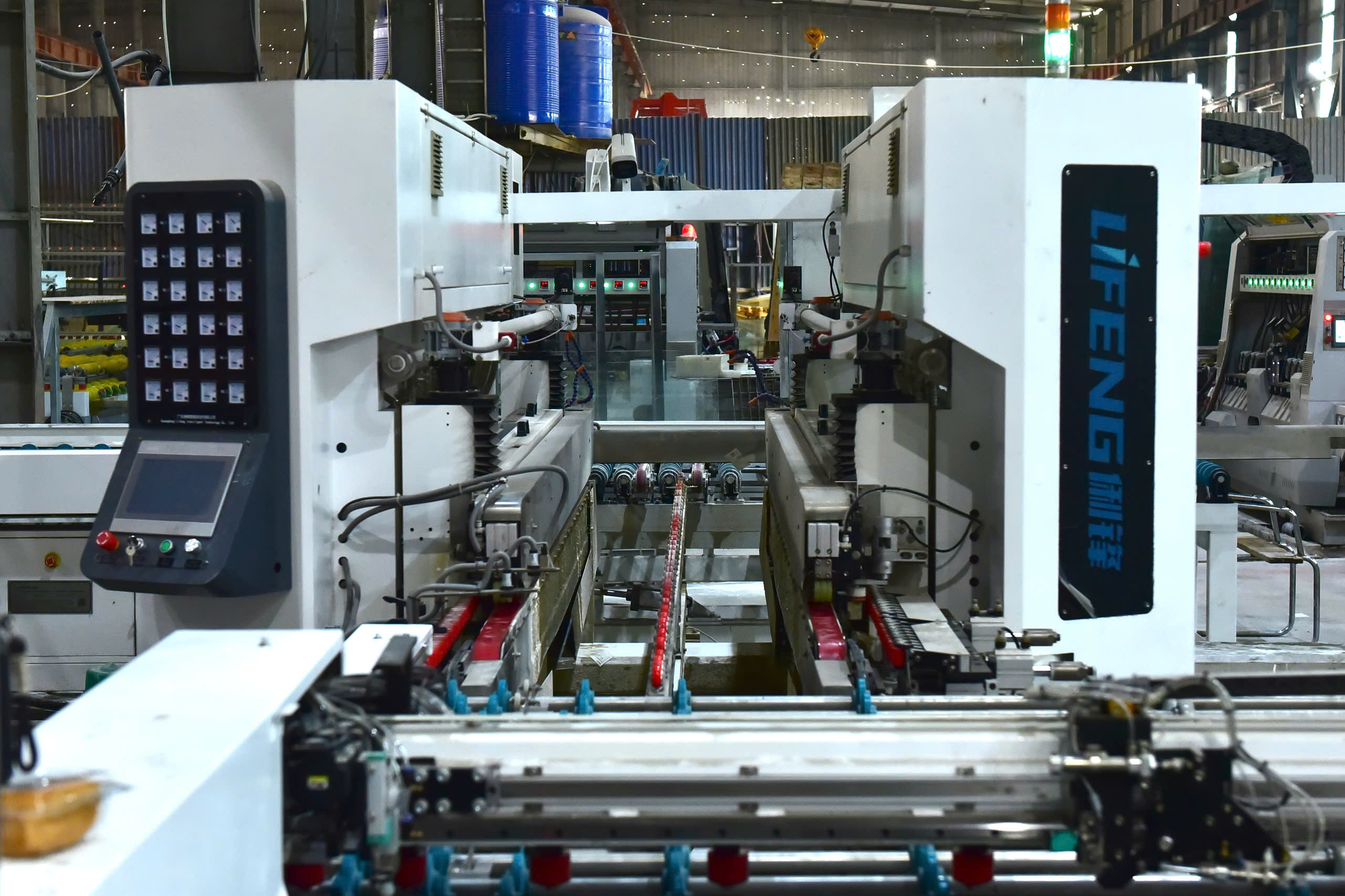

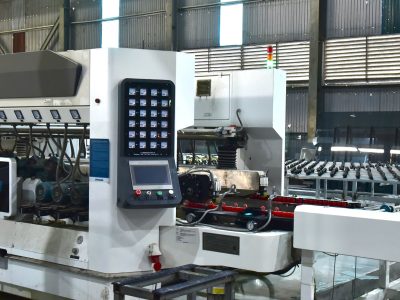

Máy mài song cạnh tốc độ cao (LFHSZM3050A/LFHSZM3033A): Thực hiện chức năng mài và đánh bóng, với khả năng tự động bù trừ mài và đánh bóng bằng động cơ servo.
Bàn kiểm tra tự động (LFDT5033): Tự động kiểm tra kích thước, tích hợp bộ điều khiển MAC Viewer để ghép đơn tự động và giám sát trực tuyến.

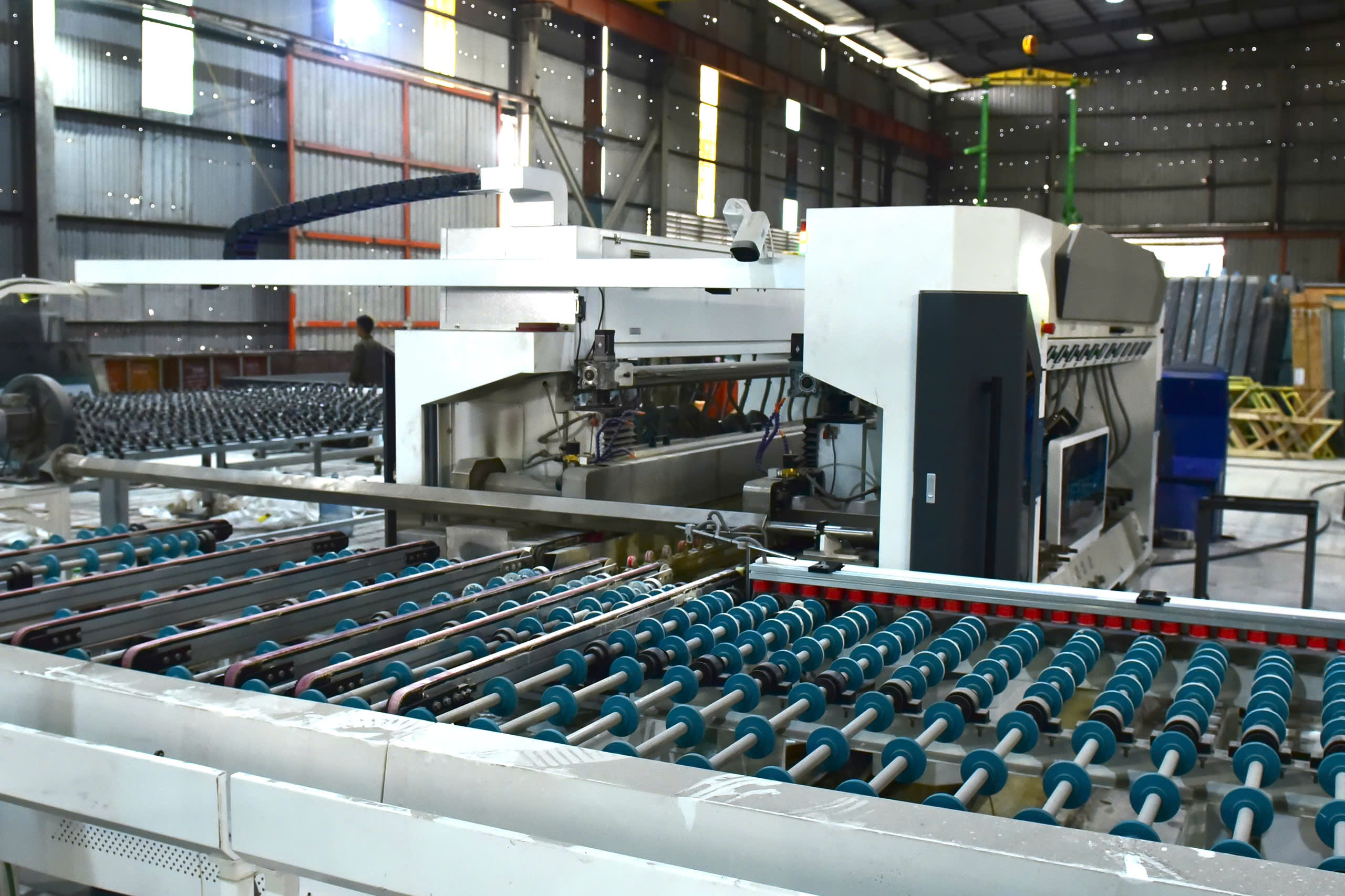

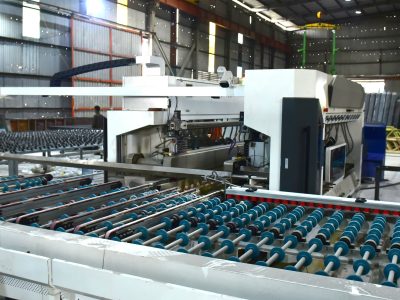

Bàn chuyển kính chữ L (LFZT5033): Chuyển hướng kính để gia công các cạnh còn lại, hỗ trợ kích thước tối đa 5000x3300mm.

2. Thông số kỹ thuật

Thông số chung

Thông số: Dòng LFHSZM3050A/LFHSZM3033A

Kích thước kính tối đa: 5000mm x 3300mm
Kích thước kính tối thiểu: 500mm x 350mm
Độ dày kính gia công: 3-19mm
Tốc độ mày tối đa: 20m/phút
Tốc độ điều chỉnh kích thước: 15m/phút
Công suất lắp đặt: 72Kw cho mỗi bộ +6Kw
Sai số song song: ≤ 0.2mm/m
Sai số đường chéo: ≤ 0.5 mm/m

Thông số Bàn chuyển kính chữ L (LFLT5033)

Kích thước kính tối đa: 5000x3300mm
Kích thước kính tối thiểu: 350x350mm
Tốc độ truyền: 30 m/phút

3. Đặc điểm nổi bật

💥Tự động bù trừ mài và đánh bóng: Hệ thống servo tự động điều chỉnh lượng mài và bù trừ độ mòn cho từng bánh mài. Hệ thống đánh bóng sử dụng van tỉ lệ điều khiển xi lanh khí nén hoặc động cơ servo để tự động bù trừ độ mòn của bánh đánh bóng.

💥Truyền động và Điều chỉnh chính xác cao:

Truyền động chính: Sử dụng hai động cơ servo với chức năng đồng bộ dạng cổng (gantry synchronization) và điều khiển vòng kín hoàn toàn, đảm bảo độ chính xác tuyệt đối.
Điều chỉnh kích thước: Áp dụng công nghệ thanh răng chính xác cao (chuẩn DIN6) và động cơ servo để loại bỏ khe hở cơ học, đạt độ chính xác ± 0.2 mm.

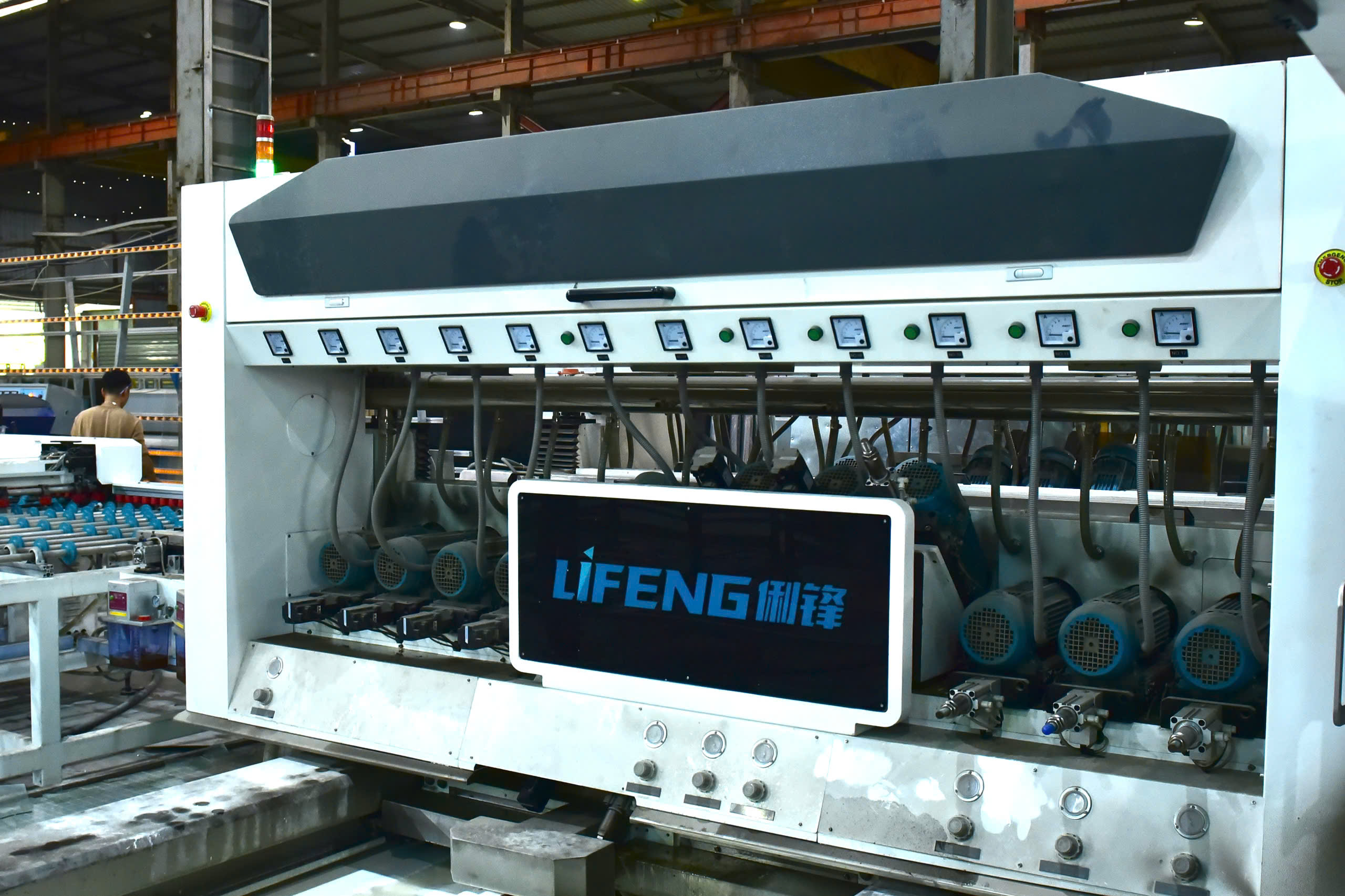

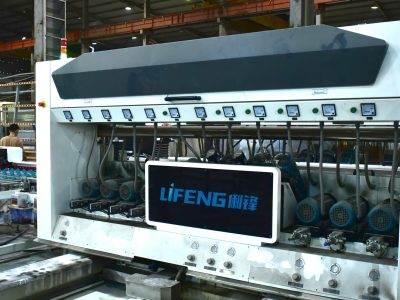

💥Động cơ tốc độ cao tùy chỉnh: Động cơ Lifeng được thiết kế với ba (03) nắp chống nước, trục chính lớn gấp ba lần động cơ ABB, mang lại độ bền cao hơn và khả năng bảo vệ tốt hơn trong môi trường khắc nghiệt. Tốc độ quay đạt tới 4300 RPM và tốc độ gia công tối đa 20 m/phút.

💥Hệ thống điều khiển thông minh LF Viewer: Tích hợp điều khiển tổng thể, ghép đơn hàng tự động, kết nối dễ dàng với hệ thống ERP/MES. Hỗ trợ 4 camera giám sát thời gian thực để chẩn đoán và khắc phục sự cố trực tuyến.

💥Tiết kiệm năng lượng: Hệ thống điều khiển biến tần thông minh giúp tiết kiệm khoảng 50% điện năng so với máy truyền thống khi vận hành chế độ mài tinh và tự động dừng sau 1 phút nếu không có kính gia công.

4. Ứng dụng thực tế và lợi ích khi đầu tư

💥Ứng dụng thực tế:

Dây chuyền lý tưởng cho việc gia công kính trong các lĩnh vực:

Kính kiến trúc khổ lớn.
Kính cách nhiệt, kính ghép lớp (do cần độ chính xác cao về kích thước và song song).
Các sản phẩm kính đòi hỏi tốc độ sản xuất cao và khả năng xử lý kích thước hỗn hợp.

💥Lợi ích khi đầu tư:

Tăng năng suất: Tốc độ mài tối đa 20 m/phút và tốc độ điều chỉnh kích thước 25 m/phút giúp tăng hiệu suất hơn 50% khi xử lý kính kích thước hỗn hợp.
Độ chính xác và chất lượng bề mặt vượt trội: Hệ thống bù trừ mài/đánh bóng tự động servo đảm bảo chất lượng bề mặt tối ưu và độ chính xác truyền động ± 0.02$ mm.
Tự động hóa hoàn toàn: Loại bỏ can thiệp thủ công nhờ hệ thống bù trừ servo độc quyền và ghép đơn tự động, tối ưu hóa quy trình sản xuất.
Tiết kiệm chi phí vận hành: Tiết kiệm khoảng 50% điện năng so với máy truyền thống.
Giám sát và bảo trì dễ dàng: Hệ thống MAC Viewer với 4 camera cho phép giám sát trực tuyến và hỗ trợ kỹ thuật từ xa trọn đời miễn phí

5. Khách hàng tiềm năng

Khách hàng hướng tới bao gồm các nhà máy sản xuất kính quy mô lớn và trung bình có nhu cầu:

Gia công kính khổ lớn (Max. 5000x3300mm).
Đầu tư vào tự động hóa hoàn toàn để giảm thiểu lao động thủ công và lỗi sản xuất³⁷.
Tối ưu hóa năng suất khi xử lý kính kích thước hỗn hợp.
Sản xuất kính đòi hỏi tiêu chuẩn chất lượng và độ chính xác cao về cạnh mài và góc chéo (sai số song song ± 0.2 mm/m).

6. Bảo hành và dịch vụ hậu mãi chuyên nghiệp

💥 EUMA luôn đặt sự hài lòng của khách hàng lên hàng đầu với các dịch vụ hậu mãi vượt trội:

Hỗ trợ kỹ thuật nhanh chóng, giải quyết sự cố trong vòng 24 – 48 giờ.
Bảo trì định kỳ, đảm bảo máy móc hoạt động ổn định và lâu dài.
Bảo hành máy lâu dài lên tới 02 năm.
Lỗi 1 đổi 1 với trường hợp máy lỗi từ nhà sản xuất (trong trường hợp kỹ thuật không thể sửa chữa và khách hàng không thể sử dụng tiếp)
